1
Q
¿Cuáles son los diámetros de manguera más utilizados en los cuerpos de bombero?
A
- Mangueras de 25 mm, utilizadas en alta presión
- Mangueras de 38 mm, este tipo de manguera poco utilizado en España, pero se está introduciendo.
- Mangueras de 45 mm, utilizada en baja presión
- Mangueras de 70 mm, en baja presión
2
Q
Clases de mangueras más utilizadas
A
Blindex y Armtex
3
Q
Composición de las mangueras Armtex y Blindex
A
Blindex
- 3 capas de caucho nitrílico de alta resistencia
- 1 capa textil con hilo de alta tenacidad
- Capa de hypalon para más protección
Armtex
- Igual que blindex pero una capa menos de caucho
Ambas están fabricadas mediante moldes, sin usar pegamentos
4
Q
Prueba que se le hace a las mangueras Blindex y Armtex
A
Blindex: Se prueban a 700 kPa, 600ºC durante 60 segundos
Armtex: Se prueban a 700 kPa, 600ºC durante 60 segundos, además resiste hasta -38ºC sin daño.
5
Q
¿Para qué son las estrías de las mangueras?
A
Para proteger la manguera y facilitar su deslizamiento en el suelo
6
Q
Formas de plegar la manguera
A
- Plegado simple
- Plegado en doble
- Plegado en doble cuerpo
- Plegado forestal
- Plegado en palmera
- Plegado en zeta
7
Q

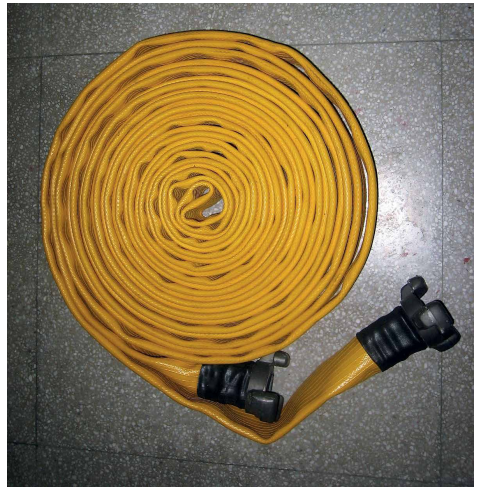

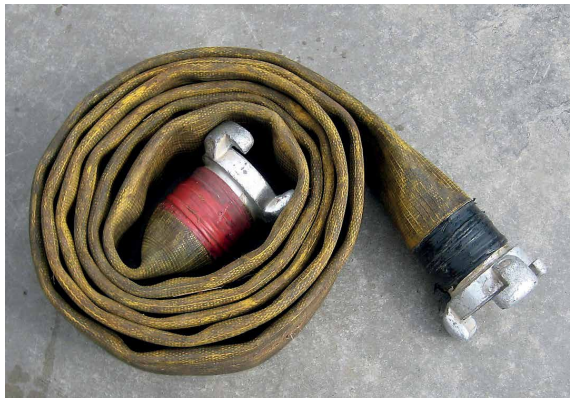

Características del plegado de manguera en simple
A
Utilizado sobre todo para el plegado de las mangueras de 70mm
Este plegado es aconsejable realizarlo en mangueras de poca longitud.
8
Q

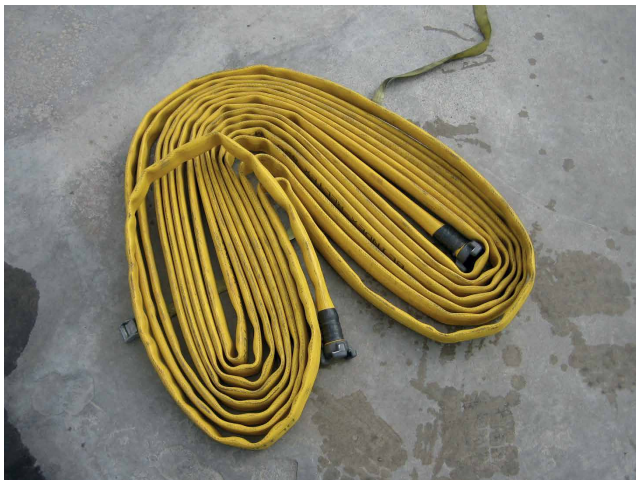

Características del plegado de manguera en doble
A
Muy poco utilizado debido a la superficie que ocupan al ser plegadas así las mangueras, podemos verlo con mangueras de 45mm. Plegado utilizado cuando las dimensiones donde deben guardarse las mangueras son limitados en altura.
9
Q

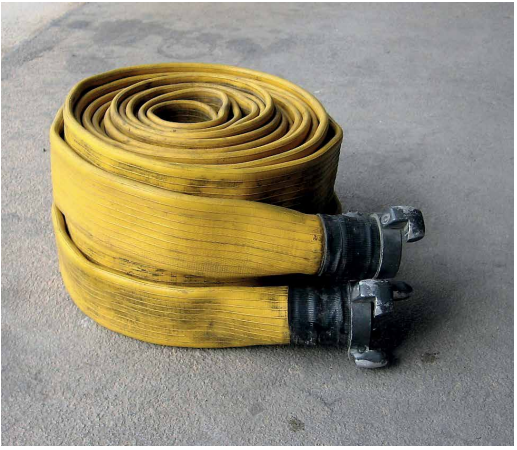

Características del plegado de manguera en doble cuerpo
A
Es el plegado más utilizado por los cuerpos de bomberos en los mangajes de 45 y 25 mm. Es muy ventajoso a la hora de desplegarlas para realizar las líneas de extinción
10
Q

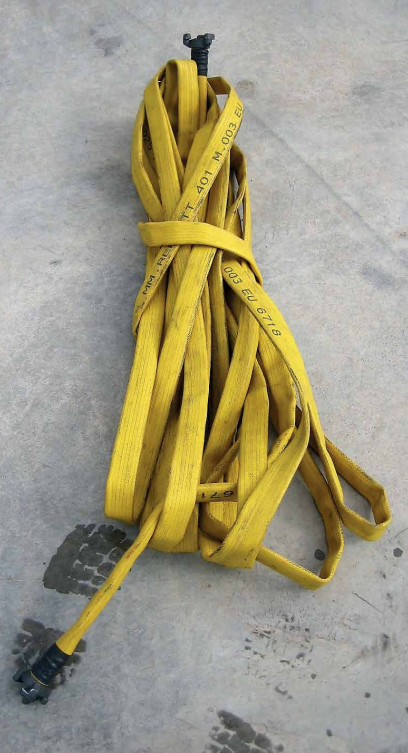

Características del plegado de mangueras en forestal
A
Plegado realizado sobre las mangueras de 25 mm, es un plegado rápido, utilizado en los incendios forestales donde se requiere rapidez y maniobrabilidad.
11
Q

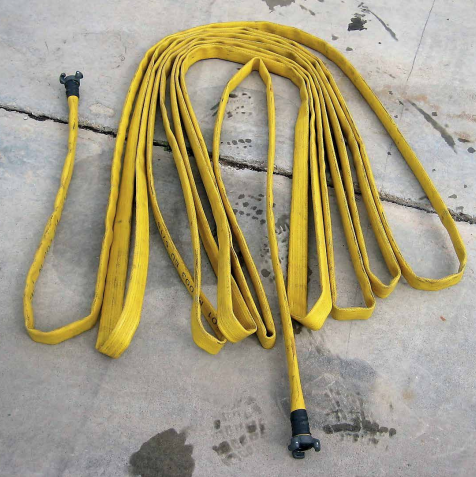

Características del plegado de mangueras en palmera
A
Este tipo de plegado también se realiza con el mangaje de 25 mm, es utilizado en espacios pequeños, como serían rellanos de escaleras, donde es muy difícil realizar el despliegue horizontal de toda la manguera. Con este plegado se consigue presurizar la manguera en poco espacio y sin posibles nudos.
12
Q
Características del plegado de mangueras en zeta
A
Muy similar al plegado en palmera y mismos usos; diferenciándose en que los racores en este tipo de plegado quedan en el exterior y en el plegado de palmera nos quedará uno en el exterior y otro en el interior. Muy ventajoso este tipo de plegado para las bolsas portamangueras
13
Q

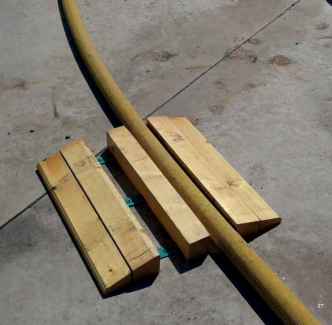

¿Las mangueras están preparadas para ser pisadas por vehículos?
A
Evitar el paso de vehículos sobre ellas, especialmente cuando tengan presión (utilizar los salvamangueras).
Pueden producirse tanto roturas de las mangueras como golpes de ariete en la bomba del camión
14
Q

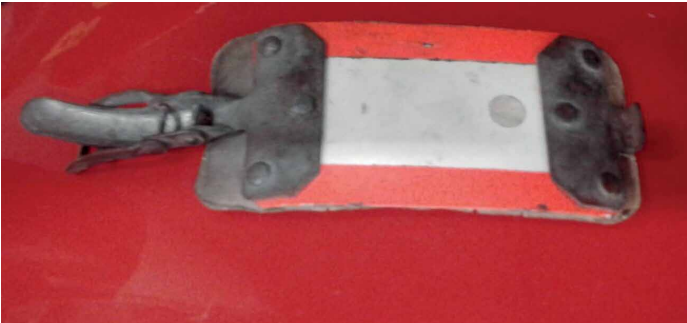

¿Qué es?
A
Es un tapafugas, los hay para todos los diámetros de manguera
15
Q

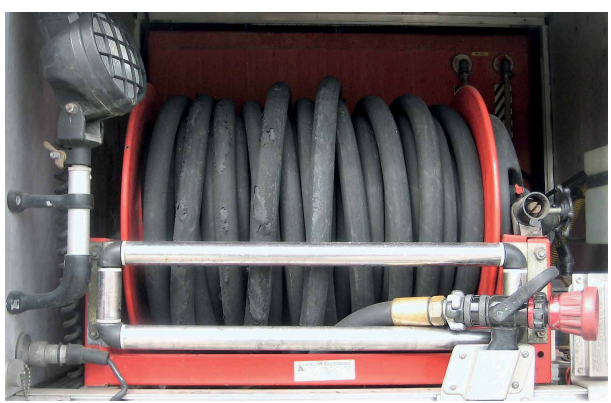

¿Qué es el carrete de pronto socorro?
¿Longitud? ¿Presión?
A
Suelen tener una longitud de 40 m hasta 100 metros y suelen ser de 25 mm
No es necesario desplegarlos en su totalidad para utilizarse; debido a la manguera semirrígida de la que están dotados
Es apto para baja y alta presión o para espuma extintora y polvo extintor.
16
Q
¿Quién fue el inventor del racor tipo barcelona?
A
Martín Ángel Martín Rodríguez en el 82
17
Q
Norma UNE que regula los racores de conexión
A
UNE 23400-1:1998 Racores 25 mm
UNE 23400-2:1998 Racores 45 mm
UNE 23400-3:1998 Racores 70 mm
UNE 23400-4:1998 Racores 100 mm
UNE 23400-5:1998 Procedimientos verificación
18
Q
Otros tipos de racores
A
- El racor Guillemin, de origen francés, tiene como normativa la NF.
- El racor Americano tipo rosca.

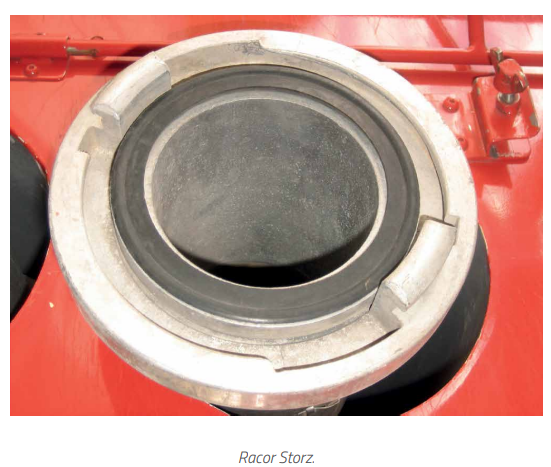

- El racor Storz, de origen alemán, tiene como normativa la DIN. Su mejor calidad para aspiración hace que perdure su uso, a pesar de no tener homologación Española.
19
Q
Tipos de racorado de mangueras
A
- Racorado por alambre (antes se hacía en los parques)
- Racorado por casquillo de compresión
- Racorado por casquillo de expansión
20
Q

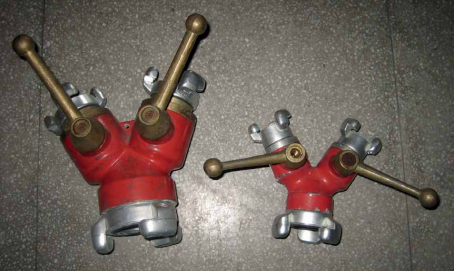

¿Qué son?
A
Bifurcaciones , las más usuales son:
- Una entrada de 70 mm a dos salidas de 45 mm.
- Una entrada de 45 mm a dos salidas de 25 mm.
Lo habitual es que tengan válvulas de cierre (de bola) de paso de agua a las dos salidas de diámetro menor
21
Q

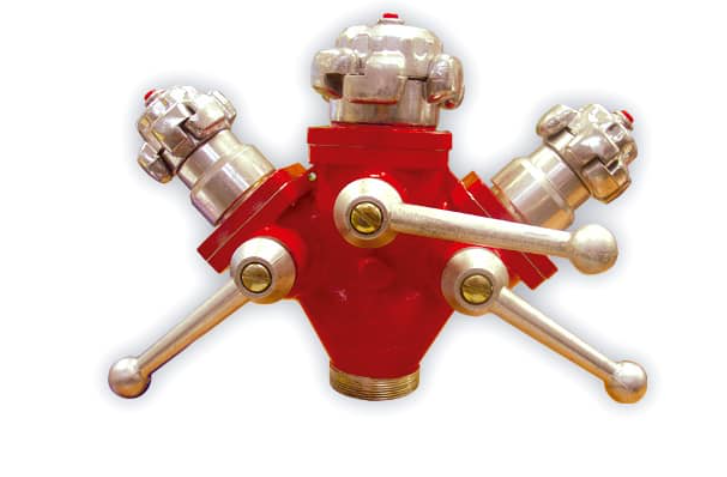

Trifurcaciones habituales y para que se usan
A
- Entrada 45 mm y salidas: 1 de 45 y dos de 25 mm. (imagen)
- Entrada 70 mm y salidas: 1 de 70 y dos de 45 mm.
Suelen usarse en situaciones de grandes movimientos de caudal desde un punto de gran abastecimiento, por ejemplo tomando agua de una masa de agua (canalización, lago, mar) con una bomba de gran caudal para dar servicio a varios vehículos o puntos de uso del agua.
22
Q

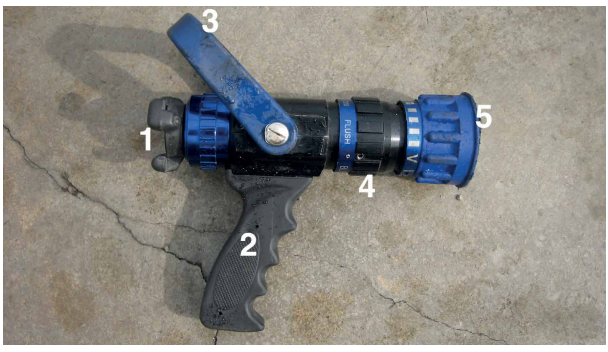

Partes de una lanza
A
- Conexión giratoria.
- Empuñadura ergonómica.
- Palanca de cierre.
- Regulador de caudal.
- Selector de efecto
23
Q
Tipos de lanza
A
- De chorro directo o chorro sólido
- Elkhart (Es una marca)
- Akron (Es una marca)
- Automáticas
- Impulso
- Waterfog
24
Q
Características de las lanzas de tipo chorro directo /sólido
A
Es el modelo más simple, consta de un semi-racor para acoplarla con la manguera, del cuerpo de lanza propiamente dicho y de una boquilla en punta
Las primeras lanzas de este tipo no poseían ni siquiera válvula de cierre
25
Características de las lanzas AKRON
Es la más usada por los cuerpos de bomberos de España, destacando dentro de ellas el modelo turbo jet
Es una lanza de flujo constante en todas sus referencias con configuraciones múltiples para el control de flujo por parte del bombero
26
Características de las lanzas automáticas
Son el futuro de las lanzas de extinción de incendios con doble presión y máximo flujo a presión más baja.
Regulación de presión automática, manteniéndola constante
Producción de niebla perfecta,
No provoca efecto turbina
27
Características de las lanzas de impulso
Es parecido a las otras lanzas, pero tiene un sistema automático de corte de flujo, en caso de caída o accidente
28
Características de las lanzas waterfog ¿Ventajas de uso y caudal?
Sistema diseñado para ataque con agua en las zonas más inaccesibles
No hay que abrir puertas
Bajo consumo de agua.
Cada chorro de niebla utiliza sólo 70 l/min.
Para zonas inaccesibles
29
En las lanzas ¿Qué movimiento (abrir o cerrar) hay que hacer lentamente?
Los dos
Abrir lento para evitar esfuerzos inesperados
Cerrar lento por golpe de ariete
30
¿Cómo es la posición "de espera" en los tendidos de manguera? ¿Cómo se hacen los relevos de lanza entre bomberos?
La posición "en espera" de los tendidos que estén cargados de agua y sin utilizar, será con la boquilla de la lanza totalmente abierta y formando un bucle sobre la propia manguera, apoyando la lanza en la válvula de apertura y cierre.
Los relevos en punta de lanza se harán con ésta cerrada, excepto cuando estemos utilizando el chorro de protección.
31
¿Qué es? ¿Qué alcance tiene? ¿Usos?
Formador de cortina
Alcance aproximado:
* Las de 70mm → 10 metros
* Las de 45mm → 7,5 metros
* Las de 25mm → existen para IIFF pero no indica alcance
No necesitan ninguna atención especial, ni soporte que las fije al suelo. Sirven para controlar fuegos, formar pasillos protegidos, evitar radiaciones por calor, procedimientos de protección por atrapamiento en incendios forestales, dispersión de gases tóxicos, etc.
32
Norma UNE para hidrantes bajo nivel de tierra (enterrados)
UNE EN 14339:2006
33
Norma UNE para hidrantes de columna (hidrante aéreo)
UNE EN 14384:2006
34
¿Qué norma UNE regula la señalización de los equipos contra incendios?
UNE 23033-1:2019
35
Tipos de hidrante
De columna
* Húmeda
* Seca
De arqueta
* Húmeda
* Seca
36
Tipos de hidrante de arqueta, características
Ambos tipos de hidrantes son subterráneos y están cubiertos por una arqueta metálica roja con la inscripción "bomberos" o "incendios". Están formados por una entrada tubular inferior o lateral con una brida que los conecta al suministro general.
**Húmedo:**
El agua está presente en el cuerpo del hidrante y se puede acceder a través de las bocas de salida situadas en la parte superior.
**Seco:**
El agua no entra en el cuerpo del hidrante hasta que se acciona la válvula de paso de agua.
37
Tipos de hidrante de columna, características
Ambos hidrantes emergen del suelo en forma de columna y se conectan a la red general de distribución, con los racores de conexión en la columna.
**Hidrante de Columna Seca:**
El agua penetra en la columna solo cuando se activa la válvula de apertura situada en la parte inferior del hidrante. Este tipo se utiliza en lugares con bajas temperaturas para evitar roturas por congelación.Tiene una valvulas de apertura que da paso a todas los racores de conexión
**Hidrante de Columna Húmeda:**
A diferencia del de columna seca, el agua ocupa continuamente el interior del hidrante. Tiene válvulas de apertura en cada racor de conexión.
38
Tipos de hidrante según su diámetro
**HIDRANTE DE 80 mm**
Estará formado por 2 bocas de 45 mm y una boca de 70 mm
**HIDRANTE DE 100 mm**
Estará formado por 2 bocas de 70 mm y una boca de 100 mm
**HIDRANTE DE 150 mm**
Estará formado por 2 bocas de 70 mm y una boca de 100 mm
**COLUMNA DE HIDRANTE**
Se usan para la carga de los vehículos de bomberos y dependiendo de la presión que ofrezcan se podría intervenir directamente desde ella.
39
¿Los racores de conexión de los hidrantes deben ir con tapa?
Los hidrantes de **columna** **SI**, además deberán llevar purgador. (En la imagen se ve en rojo)
Los hidrantes de **arqueta** subterráneos **NO están obligados** a llevar tapa
40
Características de la columna de hidrante
Se usan para la carga de los vehículos de bomberos y dependiendo de la presión que ofrezcan se podría intervenir directamente desde ella. Está formada por un tubo de metal de 1 metro de altura en el que en un extremo es una entrada con un diámetro de rosca superior a 80/100 mm y en el otro posee una bifurcación con dos llaves de volante para abrir o cerrar el paso del agua. A media altura cuenta con un travesaño formando una cruz para facilitar su acoplamiento al hidrante
41

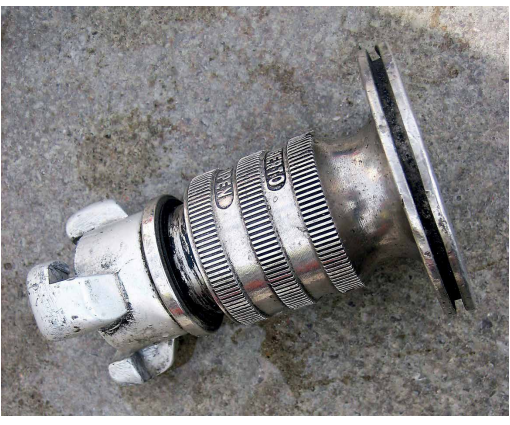

¿Qué es? ¿Usos?
Es un codo de hidrante para abastecer vehículos desde un hidrante de arqueta, no se suelen utilizar para extinguir directamente desde ellos. Termina en un racor de 45 mm
42
Mangotes de aspiración, características
Los mangotes están constan de una base de tela recauchutada reforzada por un entramado metálico para así evitar que se nos deforme en la aspiración debido al efecto de la succión.
Sus diámetros suelen ser de 45, 70, 90, 100 y 110 mm de diámetro interior, con longitudes de los 2 a 3 metros.
El sistema de conexión es el racor storz. Para este tipo de conexión es necesaria una llave especial para el acoplamiento, conocida por **"llave de medio punto"**
43
¿Qué se pone en el extremo de un mangote?
**Válvula antirretorno o Válvula de pie**, que consta de un filtro duro (evita entrada de piedras a la bomba, si se desea un mayor filtrado se puede cubrir la rejilla del filtro con tela mosquitera)
Para poder manipular la válvula de pie durante su uso, tanto para poder abrirla o cerrarla, deberá colocarse en ella una cuerda de trabajo para su manipulación desde el exteriores
44
Tipos de extintores según su peso
Extintores portátiles (Menos de 20kg) Ejemplos:
* 1 kg los de coche
* 9 kg los que se suelen encontrar en zonas comunes
Extintores dorsales (-30kg)
Extintores con ruedas (+25kg)
## Footnote
¿Posible error de IVASPE? Esta info es de IVASPE pag 1745. En RIPCI y en el mismo IVASPE pag 372 define: Extintores moviles (con ruedas) aquellos de **más de 20 KG**
45
¿Qué es el tiempo de funcionamiento de un extintor?
El tiempo de funcionamiento es el período durante el cual, y sin que haya interrupción alguna, tiene lugar la proyección del agente extintor, sin tener en cuenta la emisión de gas propulsor.
46
A qué nos referimos con: Alcance de un extintor
El alcance medio es la distancia medida sobre el suelo entre el orificio de proyección y el centro del recipiente que recoja mayor cantidad del agente extintor
47
¿Cómo sabemos para qué fuegos es eficaz un extintor?
Atendiendo a la eficacia, los extintores deben llevar un número seguido de una letra.
**El número** hace referencia a la cantidad de combustible que el extintor es capaz de apagar, según al hogar tipo que corresponda.
**La letra** nos indica para el tipo de fuego para el que el extintor es idóneo. (A sólidos, B líquidos, C gases, D metales, F grasas cocina)
Cuando un extintor es válido para diferentes tipos de fuego llevará varias letras y el número de referencia junto a cada letra.
48
¿Cómo se realiza la prueba de eficacia de los extintores para la Clase A?
Se coloca una pila de listones de madera de pino sobre un recipiente con gasolina, la cual se enciende para iniciar la combustión. Después de **2 minutos**, se retira el recipiente con gasolina y se deja que la madera continúe ardiendo durante **6 minutos** más. (En total 8 minutos)
Transcurridos los 2+6 minutos de combustión, se procede a la extinción del fuego utilizando el extintor tipo A.
Para que el ensayo se considere exitoso no debe haber reaparición de fuego en los **3 minutos** posteriores a la descarga completa del extintor.
Para validar la eficacia del extintor, se realizan tres ensayos. Un extintor se considera eficaz si logra extinguir el fuego en **dos de los tres ensayos**
49
Los extintores más populares de tipo A son los 21A ¿Qué volumen de madera, dispuestos según norma, son capaces de extinguir? ¿Qué objeto cotidiano puede asemejarse a ese tamaño?
Una pila de listones de madera de 56cm x 50cm x 210cm.
Puede asimilarse al tamaño un frigorífico
50
¿Cómo se realiza la prueba de eficacia de los extintores para la Clase B?
El ensayo se realiza en un recipiente cilíndrico cuyo volumen depende de la eficacia a probar, el más común es 113B lo que significa que el recipiente es de 113 litros. Los recipientes se llenan con 1/3 de agua y 2/3 de Avgas (gasolina). El ensayo comienza tras encender el recipiente y dejarlo arder libremente 60 segundos. Se considera que un extintor apaga el fuego si, de tres ensayos con extintores llenos, logra extinguirlo en dos ocasiones; si los dos primeros ensayos son positivos, no se requiere el tercero.
51
¿Cómo se realiza la prueba de eficacia de los extintores para la Clase C?
Deben superar el siguiente ensayo
Una serie de botellas de propano:
* Cada una con 33 kg de gas
* En estado líquido
* Conectadas en paralelo
* Tuberías de 7 mm de diámetro
* Salida de gas 22 mm diámetro
Se procede a inflamar el gas a la salida y el operador debe apagarlo con el extintor.
En el caso de extintores cuya carga sea superior a 3 kg, el hogar tipo debe ser extinguido al menos dos veces con el mismo extintor
52
¿Cómo se presurizan los extintores?
La PRESIÓN de los extintores puede ser:
* INCORPORADA cuando el aparato se encuentra siempre bajo presión.
* ADOSADA cuando se aplica en el momento de su funcionamiento desde un botellín presurizado adosado al cuerpo del extintor. EN DESUSO
Normalmente se usa nitrógeno y en algunos casos dióxido de carbono (CO2).
Los extintores de CO2, son los únicos que son capaces de impulsarse por su propia presión.
53
¿Qué porcentaje del cuerpo del extintor debe ser ROJO para cumplir la norma?
Los extintores deben ser de color rojo en el 95 % de su superficie
54
¿Qué información aparece en la placa de timbre de un extintor?
Contendrá:
* El número de registro dado por el Ministerio de Industria
* La presión del timbre
* Las fechas de retimbrado
Los retimbrados han de hacerse cada cinco años y solo se admiten tres, por lo que la vida máxima del aparato es de 20 años.
55
¿Qué información aparece en la etiqueta de características de un extintor?
* Nombre del fabricante o importador.
* Naturaleza del agente extintor.
* Temperatura de servicio.
* Eficacia.
* Peligros de empleo.
* Instrucciones para su uso.
* Intensidad eléctrica sobre la que puede trabajar.
56
Emplazamiento de los extintores en recintos y espacios diafanos
Se ubican cerca de salidas y puntos de riesgo.
La distancia máxima a recorrer hasta un extintor no debe superar los 15 metros.
En grandes recintos diáfanos se permite 1 extintor por cada 300 m2
57
¿Altura y señalización a la hora de colocar un extintor en la pared?
Altura al suelo entre 80 y 120 cm
Preferentemente sobre paramentos verticales
La señalización estará junto al armario y no sobre la superficie del mismo
## Footnote
IVASPE en pag 1749 dice que la altura max es 170 cm, pero es un dato del antiguo RIPCI
58
Instrucciones de uso para un extintor
1. Compruebe que el extintor es adecuado a la clase de fuego que pretende combatir.
2. Tome el extintor sujetándolo por su parte superior
3. Compruebe que el manómetro señala la zona verde.
4. Quite la anilla de seguridad
5. Agarrar la boquilla lo más abajo posible y comprobar que el extintor funciona correctamente. Acérquese cuanto pueda al fuego con el viento a su espalda
6. Sostenga el extintor con el asa a la altura de la cintura y trasládelo apoyándolo sobre el muslo.
7. Oriente el chorro del extintor a la base de las llamas, con un movimiento de vaivén horizontal para intentar cubrir toda su superficie de origen. (Como si pintara la base de las llamas).
8. Cuando apague el fuego o se interrumpa el chorro del extintor, retírese sin dar la espalda al fuego
Una vez el extintor ha sido desposeído de su pasador de seguridad debe de ser enviado a revisar, haya sido usado o no.
59
¿Cada cuánto tiempo tiene revisión un extintor?
Cada 3 meses
Cada 12 meses
Cada 5 años
60
¿Qué se revisa al extintor cada 3 meses?
Cada 3 meses:
* Comprobación de la accesibilidad, señalización, buen estado aparente de conservación.
* Comprobación del peso y presión
* Inspección ocular del estado externo
61
¿Qué se revisa al extintor cada 12 meses?
Cada 12 meses:
* Verificación del estado de carga de extintor (peso, presión) y en el caso de extintores de polvo con botellín de impulsión, estado del agente extintor.
* Se comprobará la presión de impulsión del agente extintor.
* Estado de la manguera, boquilla o lanza, válvulas y todas las partes mecánicas.
62
¿Qué se revisa al extintor cada 5 años?
Cada 5 años:
* A partir de la fecha de timbrado del extintor (y por tres veces máximo) se retimbrará el extintor de acuerdo con la ITC-MIE AP5 del Reglamento de aparatos a presión sobre extintores de incendios
* Esto nos dice que la vida útil del cualquier tipo de extintor es de 20 años.
63
¿Qué norma regula las clases de fuego (A,B,C,D,F)?
UNE-EN **2**:1994/A1:2005
64
¿En qué clase según la UNE-EN 2 se clasifican los fuegos eléctricos?
Antiguamente si existía una clase para fuegos eléctricos, pero la electricidad no arde, entrarían dentro de la clase A, ya que lo que arden son plásticos
65
Agentes extintores LÍQUIDOS ¿De qué suelen ser?
Agua y/o Espumas
66
Agentes extintores GASEOSOS, ¿De que suelen ser?
Hidrocarburos Halogenados
Nitrógeno
Dióxido de carbono
FM-200
Argón
Inergen
67
Agentes extintores SÓLIDOS, ¿De que suelen ser?
Polvos Químicos
Polvo BC
Polvo polivalente ABC
Polvos especiales
68
Calor específico del agua
Cantidad de calor que deberíamos aportar a un gramo de una sustancia para aumentar su temperatura 1º C.
69
Calor latente de cambio de estado del agua
El agua es el agente extintor que mayor calor latente de cambio de estado posee, por lo cual deberemos transmitirle mucho calor para cambiar de estado (progresivo).
* Calor latente de fusión: 80 cal/gr.
* Calor latente de vaporización: 537 cal/gr
70
La tensión superficial del agua es ¿ALTA/BAJA?
El agua tiene una elevada tensión superficial, con lo cual consigue fluir con mayor facilidad y ser proyectada en forma de finas gotas o de chorro compacto
71
Polaridad del agua
El agua es el **disolvente polar universal**, lo que le permite la disolución de los combustibles polares presentes en un incendio, alcanzando así el núcleo de la combustión
72
Estabilidad molecular del agua ¿Alta o baja? ¿Temperatura para descomponerse?
El agua posee una alta estabilidad molecular , ya que su descomposición no se produce hasta los 1650 ºC. Una vez llegada a esta temperatura, se disocia y aporta oxígeno e hidrógeno a la combustión.
73
¿A través de qué mecanismos de extinción apaga el agua?
El agua extingue principalmente por enfriamiento e indirectamente por sofocación, dilución o impacto.
## Footnote
Significado de impacto: Si se proyecta agua a presión, sobre pequeños fuegos, se puede apartar o desplazar la llama, consiguiendo su extinción
74
Pulverizar el agua ¿Eficacia y tamaño de gota?
Se considera que el agua pulverizada es 7,3 veces más eficaz que el agua a chorro
En base a esto se ha establecido que el tamaño de la gota debe oscilar entre 0,3 y 1 mm
Para ello será necesario el uso de lanzas específicamente diseñadas para tal función y una presión en punta de lanza entre 7-8 bar
75
¿El agua es conductora de la electricidad?
El agua destilada (pura) no. Pero al llevar sales hace que sea conductora
76
¿Inconvenientes del agua con los líquidos no polares?
Debido a la densidad elevada del agua, casi todos los combustibles no polares flotan en ella, de modo que su uso sobre estos puede producir desbordamientos del recipiente que contiene el combustible provocando derrames de combustible y propagación del incendio.
77
Aditivos que se le puede poner al agua
* Espesante
* Gelificadores
* Humectantes
* Anticongelantes
* Espumantes
78
¿Qué hacen los aditivos espesantes?
Aportan al agua más viscosidad, impidiendo que resbale y favoreciendo la adhesión a los materiales combustibles.
Los espesantes reducen su poder de penetración.
Su utilización en incendios es indicada en incendios de vegetación, sobre todo frondosos
79
¿Qué hacen los aditivos gelificadores?
Aditivo que al entrar en contacto con el agua forma un gel ignífugo y absorbente del calor, que se adhiere incluso a superficies tremendamente lisas.
Muy utilizado en fuegos de la clase A.
80
¿Qué hacen los aditivos humectantes?
Muy parecido al espesante, reduce la fluidez del agua, aumentando así el tiempo de contacto con el combustible. Muy útil en combustibles compactados, impidiendo así que el agua se escurra, consiguiendo que pueda **penetrar mejor** y más tiempo en el núcleo de la combustión.
81
¿Qué hacen los aditivos anticongelantes?
Son utilizados en lugares donde la temperatura ambiente es muy baja, ya que consiguen bajar su temperatura de congelación
82
¿Qué es el drenaje del 25%?
Tiempo en el que una espuma extintora, pierde el 25 % de su contenido en agua. Suele venir referido en minutos.
83
¿Cómo se disuelven los líquidos polares/apolares?
Los líquidos polares disuelven a los polares y los líquidos apolares a los apolares
Ejemplo: El agua es polar, el aceite apolar o no polar, por tanto no se mezclan entre ellos
84
Aspecto final de las espumas, en base a su porcentaje de agua
**SOLUCIÓN ESPUMANTE:** Acuosa, no toma cuerpo y resbala por paredes verticales.
**ESPUMA HÚMEDA:** Crema acuosa con más agua que aire; no apila, pero empieza a tomar cuerpo. Tarda poco en descolgarse por paredes verticales.
**ESPUMA FLUIDA:** Parecida a la crema de afeitar, pero más acuosa y sin llegar a apilar de manera evidente; se desliza poco por paredes verticales.
**ESPUMA SECA:** Parece crema de afeitar o nata batida. Muy seca, se adhiere muy bien a paredes verticales y tiene un drenaje del 25 % elevado.
85
Lanzas de espuma de **baja** expansión ¿Presión de trabajo y caudal?
Tienen una presión de trabajo de entre 3,5 y 10 bar, ofreciendo los siguientes caudales:
* B-2: 200 l/m, con manga de 45 mm de Ø
* B-4: 400 l/m, con manga de 45 mm Ø ó de 70 mm de Ø
* B-8: 800 l/m, con manga de 70 mm de Ø
## Footnote
Ø Diametro
86
Lanzas de espuma de **media** expansión ¿Presión de trabajo y caudales?
Tienen una presión de trabajo de entre 3 y 4 bares, ofreciendo los siguientes caudales:
* M-2: 200 l/m, con manga de 45 mm de Ø
* M-4: 400 l/m, con manga de 45 mm Ø ó de 70 mm de Ø
* M-8: 800 l/m, con manga de 70 mm de Ø
87
¿Qué son las espumas N.A.F.S o C.A.F.S.?
Espumas de baja energía o N.A.F.S. (Nozzle Aspired Foam System o Sistema de Espuma por Aspiración en Boquilla)
Espumas de alta energía o C.A.F.S. (Compressed Air Foam System o Sistemas de Espuma de Aire Comprimido).
88
Ventajas / desventajas de las espumas de alta energía o C.A.F.S
**Inconvenientes:**
* Elevado precio del espumógeno.
* Elevado coste del sistema motor/compresor/bomba.
* Gran tamaño, lo que complica su instalación en los vehículos contra incendios (ya de por sí sobrecargados)
* Mayor lentitud de uso.
**Ventajas:**
Espuma muy buena, que se puede lanzar a mas distancia, no hay perdidas de carga y las mangueras pesan poco porque son la mitad aire
89
Hidrocarburos halogenados ¿Cómo se crean?
Los halones son compuestos orgánicos derivados generalmente del metano y del etano, en los que se ha sustituido uno o más átomos de hidrógeno por elementos halógenos (flúor, cloro, bromo o yodo), pasando de ser compuestos inflamables a ser compuestos con propiedades extintoras
90
¿Quién prohíbe el uso de halones?
Protocolo montreal
Por la Comunidad Europea, mediante el Reglamento CE 2037/2000
Sigue siendo usado en aviación civil, teniendo fecha de caducidad para el año 2025.
91
Nomenclatura de los halones
* 1º dígito: número de átomos de carbono.
* 2º dígito: número de átomos de flúor.
* 3º dígito: número de átomos de cloro.
* 4º dígito: número de átomos de bromo.
* 5º dígito: número de átomos de iodo.
92
Nitrógeno como agente extintor
¿Cómo apaga? ¿Peligros? ¿Usos habituales?
Apaga por sofocación
Inerte, no tóxico
Se usa para inertizar atmósferas para vaciar o transportar líquidos inflamables, o sustituto de halones
93
¿Cuánto dióxido de carbono hace falta para inertizar una atmósfera inflamable?
Pág. 1771. Sustituyendo un 30 % del volumen de aire por CO2, la atmósfera resultante no permite la combustión
En la pág. 53. Requiere una concentración por volumen generalmente >35% para los sistemas de inundación total
94
Al expulsar el dióxido de carbono de un extintor ¿Cómo sale?
* 1/3 del gas liberado se solidifica al salir formando una nieve carbónica
* 2/3 partes se queda en gas y sale a -72ºC
95
¿Para que fuegos podemos usar el dióxido de carbono?
Aceptable clase A
Recomendable Clase B
Muy apropiado para eléctricos
No adecuado clase C
Peligroso clase D
96
¿Cómo identificar un extintor de dióxido de carbono?
Los extintores no poseen manómetro (son los únicos), su carga se mide al peso, además tienen una boquilla en forma de cono invertido
97
El FM-200 ¿Qué es? ¿Donde se utiliza?
* Es un gas incoloro, no conductor de la electricidad y casi inodoro.
* Es muy eficiente para la extinción de incendios de tipo A, B y C.
* Este gas se aplica donde antes se usaba el halón 1301
98
¿Para que fuegos se puede usar el FM-200?
Muy eficiente para fuegos clase A,B,C
No conduce electricidad
No deja residuo, se usar para electrónicos
99
¿Cómo se almacena el FM-200?
Se almacena en estado líquido en cilindros metálicos de alta presión
100
¿Qué mecanismo de extinción utiliza el FM-200?
Rompe la reacción en cadena, es muy rápido, menos de 10 segundos.
101
Inergen, ¿De qué se compone?
* Nitrógeno 52 %
* Argón 40%
* Dióxido de carbono 8%
El dióxido de carbono es clave, para ayudar a las personas a respirar este gas
102
¿Composición del polvo bc?
Bicarbonato sódico o bicarbonato potásico al que se le puede añadir:
* Estereatos metálicos
* Fosfato tricálcico
* Siliconas
103
Polvo ABC, ¿De qué se compone?
El más usado
Fosfato amónico + fosfatos tricálcicos o siliconas
104
¿Para qué sirven los aditivos en los extintores?
Mejoran su resistencia al apelmazamiento, mejora fluidez y aislamiento eléctrico
Dan diferentes tonalidades (blanco, verde, azul,)
105
¿Tamaño de las partículas de un extintor?
De 10 a 30 micras
106
¿Cómo apaga el extintor ABC? ¿Para que tipos de fuego es efectivo?
La sal amónica (fosfato amónico) al descomponerse deja un residuo pegajoso, sella la brasa
Efectivo para fuegos A,B,C
Apaga por sofocación e inhibición química
107
Polvos especiales en extintores, ¿Para que se usan?
**Se usan para metales, clase D**
Algunos ejemplos:
Polvo met-l-x
polvo na-X
Polvos G-1 o metal guard
Polvo Lith-x
Polvo de cloruro eutectico ternario
Boralon
Polvo de cobre
Arena seca
Limaduras de hierro
Sal
Polvo de talco
Explosivos
Cenizas de sosa
M3 - Uso de recursos operativos
flashcards
Decks in class (6)
# Cards
