1
Q
Respirar aire caliente ¿Es peor húmedo o seco?
A
Peor si está húmedo
2
Q
¿Máxima temperatura del aire que se puede respirar en exposiciones prolongadas y breves?
A
- Máxima temperatura para exposiciones prolongadas es de 64ºC
- Máxima temperatura para exposiciones breves es de 149ºC pero con aire completamente seco
3
Q
Al llegar al _____% de O2 aproximadamente, el incendio se autoextinguirá, pues esa concentración ya puede ser insuficiente para mantener la combustión.
¿Y si hablamos de % de aire?
A
Pág 1672. Al llegar al 16% de oxígeno aproximadamente, el incendio se auto-extinguirá, pues esa concentración ya puede ser insuficiente para mantener la combustión
Pág 41. De hecho mezclas de combustible aire donde la concentración de este último descienda por debajo del 14% son difíciles de mantener
4
Q
Concentración de oxígeno y cómo afecta a las personas
A
- <16 % aumenta respiración y latidos cardíacos, problemas de atención y coordinación.
- 14 - 10 % coordinación muscular será muy difícil, fatiga rápida, respiración intermitente.
- < 10% náuseas, vómitos e inconsciencia
- < 6 % convulsiones y muerte en pocos minutos
5
Q
Para bomberos, no es recomendable trabajar sin equipos de respiración en concentraciones inferiores a____
A
Pag 1672. No es recomendable trabajar sin ERA (equipo respiración autónoma) en concentraciones inferiores a 19,5% de O2
Pag 1675. El empleo de filtros debe limitarse a aquellos espacios en los que la concentración de oxígeno supere el 17%
6
Q
¿Qué son los aerosoles?
A
Son pequeñas gotas de líquidos o partículas sólidas que, por su pequeño peso, se dispersan en el aire y pueden quedar suspendidas en él por un cierto tiempo.
Al respirarlas, aunque se ha visto que el sistema respiratorio está preparado para expulsar las partículas que se introducen por los orificios nasales, las menores de 2 micras pueden pasar hasta el interior de los pulmones, provocando diversos tipos de problemas (obstrucciones, bronquitis, laringitis, etc)
Se encuentran en los humos de incendio
7
Q
Gases frecuentes en incendios
A
Los más frecuentes:
- Anhídrido carbónico CO₂
- Monóxido de carbono CO
Otros en menor proporción:
- Ácido cianhídrico (CHN)
- Vapores nitrosos (N₂O)
8
Q
- ¿Qué peligros tiene el CO₂?
- Densidad
- ¿En que incendios se genera?
A
- Gas asfixiante
- Su densidad es 1.5 veces la densidad del aire, por lo que se queda en cotas bajas
- Resultante de las combustiones de la mayoría de materiales combustibles (todos los que
contengan C)
9
Q
- ¿Qué peligros tiene el CO?
- Densidad
- ¿En que incendios se genera?
A
- Gas asfixiante e inflamable
- Es prácticamente iguala a la del aire (0,967)
- Se produce en los incendios de materiales combustibles carbonados cuando hay déficit de oxígeno, con una combustión incompleta
10
Q
Valores máximos permitidos de CO para una exposición corta y larga
A
TLV (Valor Límite Umbral): 50 ppm
TLV-STEL (Exposición corta sin sufrir daños): 400 ppm
11
Q
¿Cuántas ppm de CO se consideran que podrían ser mortales?
A
Se considera en algunos manuales que la exposición de 35.000 ppm puede ser mortal
Ej. 3.500 ppm X 10 min / 12.000 ppm X 3 min.
12
Q
- ¿Qué peligros tiene el CHN (Ácido cianhídrico)?
- Densidad
- ¿En que incendios se genera?
A
- Se alcanzan concentraciones de hasta 7% en incendios, y solo con 300ppm es mortal en minutos.
- Su densidad relativa es 0,7 así que se desplazará a las zonas más altas
- Productos textiles, fabricados a base de seda o lanas
13
Q
- ¿Qué peligros tienen los Vapores nitrosos (N₂O)?
- Densidad
- ¿En que incendios se genera?
A
- Provoca excitación nerviosa, que se manifiesta en deseos de reír. A partir de 50 ppm puede producir una reducción de destrezas, conocimiento y habilidades motoras
- Su densidad es 1,5, se va abajo
- Combustión de algodón, plásticos, celulosas, etc., en fermentaciones de productos agrícolas y utilizado en múltiples procesos industriales
14
Q
- ¿Qué peligros tiene el amoníaco (NH3)?
- Densidad
- ¿En qué incendios se genera?
A
- La concentración límite para exposiciones de corta duración es de 50 ppm. Es inflamable
- Densidad de 0,6
- Se usa directamente en industria y se genera en incendios de plásticos
15
Q
- ¿Qué peligros tiene el cloro (CL₂)?
- Densidad
- ¿En que incendios se genera?
A
- Concentraciones pequeñas provocan irritación ocular y de las vías respiratorias superiores, por lo que la concentración límite se establece en 0,5 ppm.
- Su densidad es 2,5, se queda abajo
- Se emplea en industria y tratamiento de aguas
16
Q
- ¿Qué peligros tiene el dióxido de azufre (SO₂)?
- Densidad
- ¿En que incendios se genera?
A
- Si es inhalado, rápidamente se transforma en ácido sulfúrico en la entrada del sistema respiratorio por efecto de la humedad de sus mucosas. A partir de 10 ppm es muy irritante para los ojos. El límite de exposición de corta duración está en 0,5 ppm.
- Su densidad relativa es 2,26
- Amplio uso industrial para la fabricación de otros productos químicos, como refrigerante, desinfectante, conservante, etc
17
Q
UNE EN _______“Equipos de protección respiratoria. Clasificación”
A
UNE EN 133:2002 “Equipos de protección respiratoria. Clasificación”
18
Q
Clasificación de los equipos de protección respiratoria en base a su independencia o no de la atmósfera
A
- Equipos dependientes de la atmósfera exterior /filtrantes
- Equipos independientes de la atmósfera exterior /aislantes
19
Q
¿Cuándo usan los bomberos equipos filtrantes / dependientes de la atmósfera exterior?
A
En incendios forestales y en accidentes de tráfico, especialmente cuando se utiliza la sierra de sable
20
Q

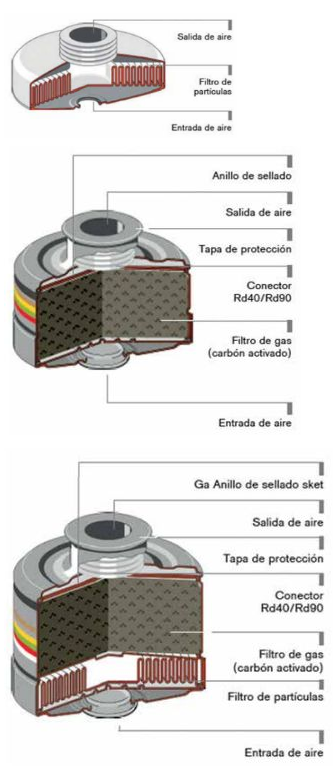

¿Qué clases de filtros existen?
A
- Filtros contra partículas y aerosoles
- Filtros contra vapores y gases
- Filtros combinados
21
Q

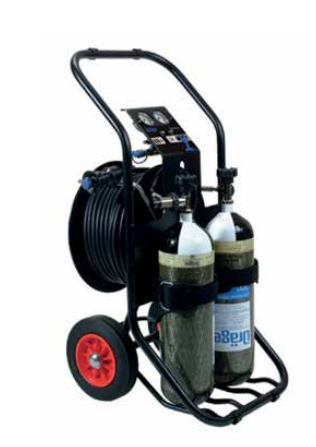

¿Qué es?
A
Un equipo semiautónomo
Constan de un suministro de aire en uno o dos botellones transportables sobre un carro o incluso en un compresor portátil, y un carrete con 20 o 30 metros de latiguillo que lleva el aire hasta el usuario, que puede estar trabajando a distancia.
22
Q

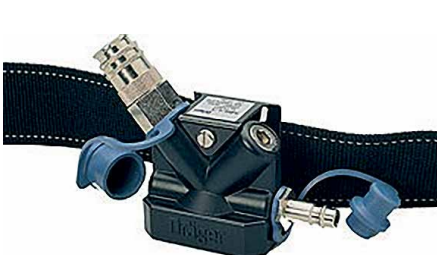

¿Cuando se usa un cinturón como estos?
A
Acompaña a un equipo de respiración semiautónomo, el latiguillo procedente de este suministro no puede ir conectado al pulmoautomático, porque podría provocar tensiones que pusieran en riesgo la estanqueidad de la máscara. Por eso, el bombero debe llevar un cinturón específico de conexión a manguera respirable
23
Q
Equipos autónomos de circuito cerrado
¿Ventaja/Desventaja?
¿Inconvenientes?
A
Tienen más autonomía (3 o 4 horas)
El aire se va calentando hasta llegar a 50ºC
Dos tipos:
- Regeneradores (botella de O2 de 1 o 2L a 200 bar)
- Autogeneradores (peróxido potasio, se calienta mucho, se usa en minería)
24
Q
¿Qué equipos de respiración usamos los bomberos mayormente?
A
Equipo de respiración autónoma de circuito abierto
25
UNE-EN ______ Equipos de protección respiratoria autónomos de circuito abierto de aire comprimido con máscara completa
UNE-EN **137:2007** Equipos de protección respiratoria autónomos de circuito abierto de aire comprimido con máscara completa
26
UNE-EN ______ Equipos de protección respiratoria. Máscaras completas. Requisitos, ensayos, marcado.
UNE-EN **136:1998** Equipos de protección respiratoria. Máscaras completas. Requisitos, ensayos, marcado.
## Footnote
Esta norma es corregida por: UNE-EN **136/AC:2000**
27
28
Al grifo también se le denomina válvula o griferia
29
Evolución de la composición de las botellas de aire
Los cilindros **antiguos** eran de acero al cromo-níquel-molibdeno (7 u 8 kg)
**Hoy en dia**: alma de aluminio de una pieza (sin soldaduras) envuelta en fibra de carbono y acabada con un recubrimiento de fibra de vidrio, para reforzarla, revestido exteriormente con resina. (4 kg)
**Nuevas**: fibra de carbono y polietileno, acabados también con fibra de vidrio (3,6 kg)
30
UNE-EN ______ Botellas para el transporte de gas. Botellas de material compuesto totalmente recubiertas.
UNE-EN **12245:2023** Botellas para el transporte de gas. Botellas de material compuesto totalmente recubiertas.
31
Las botellas de aire comprimido deben llevar marcado los siguientes datos, bien troquelado en la ojiva o con una etiqueta:
Marcado CE
a. Nombre del gas
b. Marca del fabricante
c. Número de fabricación
d. Presión de prueba
e. Presión máxima admisible
f. Volumen (de agua en litros)
g. Fecha de la prueba de fabricación
h. Fechas de las pruebas periódicas
i. Masa de la botella en kg
32
Con respecto a las botellas de aire comprimido
1. Presión de prueba
2. Presión de servicio
3. Capacidad
1. Presión de prueba **450 bar**
2. Presión servicio 200 o **300 bar**
3. Existen desde 4 a 9 L, las más usuales en bomberos son 6 y 6,8 Litros
33
¿Cálculo de los litros de aire en una botella de aire comprimido?
El volumen real de aire que contiene la botella se calcula multiplicando su volumen nominal en litros por la presión a la que se encuentra la botella, expresada en bars. Una botella estándar de 6 litros, cargada a 300 bar, contendrá 1.800 litros de aire comprimido
34
¿Qué es?
Equipo de respiración autónoma de circuito abierto con un accesorio que permite acoplar dos botellas para aumentar la autonomía, con el problema de que aumenta considerablemente el peso.
Se le conoce como Equipo bi-botella
35
¿Qué elementos une la grifería? ¿Qué norma regula la rosca hembra que se ve en la imagen?
La rosca hembra se regula por la norma UNE EN **144-1:2018** y sirve para conectar el cilindro (botella aire).
La rosca macho va al manorreductor, en la punta se ve el filtro restrictor de caudal que evita que si se rompe la grifería salga despedida la botella como un misil.
36
Partes de la grifería de una botella de aire comprimido
* **Cuerpo central**, es la pieza metálica que en su interior provoca el cierre o la apertura del flujo de aire y lleva las dos roscas
* **Volante de apertura y cierre**, con diseño ergonómico para facilitar su maniobra, acabado en goma o plástico (algunos modelos incluso reflectantes, para facilitar su localización en un ambiente de humo).
* **Filtro sinterizado**; evita el paso de partículas o gotas de agua
37
¿Qué normativa regula los controles periódicos de las botellas de aire de los equipos autónomos? ¿Cuáles son los controles que deben pasar?
Instrucción Técnica Complementaria nº5 del Reglamento de Equipos a Presión
* **Inspección visual**. Se debe realizar anualmente por parte de un organismo de control acreditado.
* **Inspección periódica**. Se le hace una prueba hidráulica e inspecciona todo con más detalle que en la visual. Cada tres años.
38
¿Qué mantenimiento debe hacer el bombero de las botellas de aire?
Una inspección visual rápida de la botella, para comprobar si se ha producido algún tipo de daño, a su limpieza con agua y jabón y a su recarga.
39
¿Qué hace el manoreductor en un ERA?
Disminuye la presión a 7 bares aprox
Tiene válvula de seguridad a 11 bar
Además lleva un sistema de alarma por baja presión que normalmente se activa cuando la presión dentro de la botella baja de 55-60 bars activando un silbato acústico que suena a más de 90 dB
40
Cuando empieza a sonar el silbato del ERA, ¿Qué presión nos queda? ¿Tiempo? ¿Inconveniente?
* Nos quedan 55-60 bar en la botella
* Tiempo aprox de 10 minutos
* El silbato consume 2 L/min
41
En un manómetro digital, hay una banda de presiones marcadas con otro color ¿Cuáles? ¿Por qué?
La banda de presiones entre 50 y 0 bares va marcada con color, que puede ser en algún caso amarillo fluorescente, para que resalte en la oscuridad.
Es la reserva de aire, solo deberíamos usarla en salir de donde estemos trabajando.
42
¿A qué nos referimos con Bodyguard?
Manómetro moderno electrónico o ICU
43
¿Cuántas alarmas tiene el ICU? ¿Cuál de ellas es óptica y acústica?
* Alarma de **temperatura**: estimando la temperatura corporal del bombero, con alarma acústica si se rebasan 45ºC durante 4 minutos.
* Alarma de **hombre muerto**; si el usuario permanece inmóvil 25 segundos da una prealarma acústica, que se convierte en permanente si en los siguientes 8 segundos no detecta ningún movimiento
* Alarma acústica de **50%** capacidad de la botella
* Alarma óptica y acústica de **reserva de aire**, cuando presión baja de 55 bars
* Alarma **manual**
44
¿De que están fabricadas las espalderas y cuánto pesan?
Las espalderas se fabrican en fibra de carbono, antiestática, dieléctrica y con resistencia mecánica y al calor notables
El peso de todo el conjunto es de 4 kg aproximadamente en los modelos de espaldera más modernos
45
¿Cómo se llama? ¿Qué elementos conecta?
Se le denomina pulmo o regulador de demanda o pulmo automático
Es la pieza situada en el extremo del latiguillo de media presión y conectado a la máscara, mediante rosca o mediante sistema de bayoneta
46
¿Cuál es la función del pulmo? ¿Cómo se usa?
Tiene una válvula a demanda, se abre solo cuando inspiramos con la máscara puesta y genera una presión positiva evitando que entren contaminantes.
Recibe el aire a una presión de 7 bares y lo reduce a 1 bar en la entrada a la máscara, por donde pasan hasta 400 l/min de aire
47
¿Para qué sirve la semimascara que llevan las máscaras de los ERA?
Evita la mezcla del aire limpio que entra en la máscara, con el aire ya exhalado.
El aire que entra en la máscara pasa barriendo el visor por dentro, limpiando la condensación, penetra en la semi-máscara a través de las dos válvulas unidireccionales situadas a ambos lados de la nariz y es inhalado entonces por el usuario.
El aire que éste exhala encuentra directamente la válvula de exhalación, también unidireccional, que le permite su expulsión al exterior
48
¿Qué es la membrana fónica en las máscaras?
Pequeño disco metálico que contribuye a la estanqueidad de la máscara, pero también al mantenimiento de la comunicación del usuario con el exterior.
49
¿Cómo se realizan los cálculos para conocer la autonomía de un ERA? Haz algún ejemplo
## Footnote
Ej. Botella de 6 litros, a 300 bar, ¿Cual es su autonomía?
Debemos conocer:
* Capacidad de la botella (Suele ser 6 o 6,8 L)
* Presión de la botella (Para la autonomía no se cuenta la reserva)
* Consumo en litros por minuto
## Footnote
Realizando los mismos calculos, podemos obtener que la reserva de 50 bar, para ese consumo, nos daria unos 7,5 minutos
50
Si con nuestro ERA queremos dar aire a una víctima ¿Cómo lo hacemos?
Los ERA permiten conectar una segunda máscara, todos los equipos llevan un capuz de rescate.
Importante tener en cuenta el consumo extra de la víctima a la hora de efectuar el rescate.
51
¿Qué es un buceo en humos? ¿O un buceo químico?
La utilización del ERA para penetrar y progresar en ambientes de incendio se denomina Buceo en Humos.
Su uso para penetrar y progresar en ambientes con algún tipo de riesgo químico se denomina Buceo Químico.
52
Operaciones de buceo en humo en ambientes de riesgo _normal_ y operaciones de buceo en humo en riesgo _ampliado_ ¿Cuál es la diferencia?
**Riesgo normal:** Penetraciones en el recinto del incendio inferiores a 60 metros desde el punto base. Se trata de incendios en apartamentos, viviendas unifamiliares, aisladas o adosadas
**Riesgo ampliado:**Más de 60 metros del punto base o cuando hay riesgos especiales. Ej. Grandes locales industriales y almacenes, grandes áticos y locales bajo rasante, locales de pública concurrencia, túneles, embarcaciones, sótanos, etc.
53
Dotación para intervenir en una situación de buceo en humo con riesgo _normal_
Se forma el Grupo de Buceadores en Humo (GBH) compuesto de:
* Jefe de Intervención, será el mando de mayor rango.
* Jefe de Buceadores, que se quedará fuera controlando la seguridad de los buceadores.
* Buceadores de Humo.
* Conductor (en ausencia de otra dotación compone grupo de protección (GP) con el jefe de buceadores)
54
Dotación para intervenir en una situación de buceo en humo con riesgo _ampliado_
Se forma el Grupo de Buceadores en Humo (GBH) igual que en riesgo normal y además:
* Grupo de Protección (GP), compuesto por otro equipo de buceadores en humo
* Grupo de Reserva (GR), compuesto por un nuevo equipo de buceadores con su propio jefe de buceadores.
* Supervisor de buceadores de humo (SBH), puesto desempeñado por un mando, que descarga al Jefe de Intervención del control de todos los grupos de buceadores trabajando.
55
¿Cual es la presión mínima que deben llevar las botellas de aire?
Siempre se llenan a 300 bar pero se admite cierto margen por arriba y abajo. En todo caso siempre será mayor de 250 bar.
56
Cuanto estemos realizando un buceo en humo ¿Cómo tocaremos la pared para guiarnos?
El avance se hará con el brazo extendido hacia delante, palpando con el reverso de la mano (protegida evidentemente con guantes de intervención), para que un eventual contacto con algún cable o elemento eléctrico con tensión, despida la mano hacia fuera (guantes mojados).
57
Modos de búsqueda en humos
**Búsqueda indirecta:** El binomio de buceadores puede esparcirse para, manteniendo el contacto físico entre ellos, abarcar la máxima superficie posible. El buceador que porta la lanza es quien debe mantener el patrón de búsqueda elegido
**Búsqueda directa:** Sin tener contacto con las paredes, se utiliza el camino más directo para llegar a la misión (extinción o salvamento)
M3 - Uso de recursos operativos
flashcards
Decks in class (6)
# Cards
